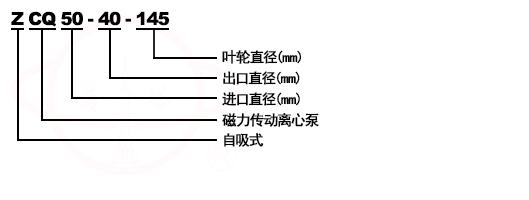

型號意義

產品簡介
ZCQ不鏽鋼磁力自吸泵,(以下簡稱自吸泵)該泵以靜密封取代動密封, 使泵的過流部件處於完全密封狀態,徹底解決了其它泵機械密封無法避免的跑、冒、滴
、漏之弊病,泵體及過流部件的材料均采用了耐腐蝕的不鏽鋼、鋼玉陶瓷、四氟石器等材料製造,即有CQ磁力驅動泵的功能,又集自吸於一身,不需底閥和引灌水、自吸高度4米, 該泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便,可廣泛用於石油、化工、製藥、電鍍、印染
、食品、科研等單位抽送酸、堿
、油類及稀有貴重液體、毒液、揮發性液體,以及循環水設備配套,特別是易漏、易燃、易爆液體的抽送.

產品特點
ZCQ不鏽鋼磁力自吸泵結構緊湊、外形美觀
、體積小、噪音低、運行可靠
、使用維修方便。可廣泛應用於化工
、製藥
、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類

、稀有貴重液、毒液、揮發性液體,以及循環水設備配套、過濾機配套。特別是易漏
、易燃、易爆液體的抽送,選用此泵則更為理想。因此,它是有廣泛用途,我們真誠地向用戶推薦這種新產品.

結構示意圖

	1、泵體(不鏽鋼)	2  、止回閥(氟橡膠)	3 、靜環	4  、葉輪(不鏽鋼)
	5、密封圈	6 、前後軸套	7 、內磁鋼總成	8、隔離套
	9 、隔板	10、泵軸	11、外磁鋼總成	12 、聯接架

性能參數

安裝與使用
一、ZCQ不鏽鋼磁力自吸泵應水平安裝,不宜豎立,塑料泵不得承受管路重量,對於特殊垂直安裝的場合,電機務必朝上。
二


、當抽吸液麵高於泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液麵低於泵軸心線時,管道需配底閥.
三、泵使用前應進行檢查,電機風葉轉動要靈活,無卡住及異常聲響,各緊固件要緊固。
四、查電機旋轉方向是否與磁力傳動離心泵轉向標記一致.
五、電機啟動後,緩慢打開排出閥,待泵進入正常工作狀態後,再將排出閥調到所需開度.
六、泵停止工作前,應先關閉排出閥門,然後關閉吸入管閥門.

注意事項
一、因ZCQ不鏽鋼磁力自吸泵軸承的冷卻和潤滑是靠被輸送的介質,所以禁止空運轉,同時避免在工作中途停電後再啟動時所造成載時空載運轉。
二、當抽吸液麵高於泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液麵低於泵軸心線時,管道需配底閥
三
、泵使用中環境應小於40℃、電機溫升不得超過75℃。
四
、被輸送介質及其溫度應在泵材允許範圍內.工程塑料泵的使用溫度＜60℃,金屬泵的使用溫度小於100℃,輸送吸入壓力不大於0.2MPa,工作壓力1.6MPa、密度不大於1600kg/m3,粒度不大於30×10-6m2/S的不含硬顆料和纖維的液體。
五
、對於輸送液為易沉澱結晶的介質,使用後應及時清洗,排淨泵內積液。
六、ZCQ不鏽鋼磁力自吸泵運行500小時後,應拆軸承和端麵動環的磨損情況若軸承和軸套的間隙大於0.5~1mm,葉輪軸向竄動1.5~2mm時,應更換軸承和軸向動環。

常見故障原因及解決方法

附表 主要材料的耐腐蝕性能(供能考)
